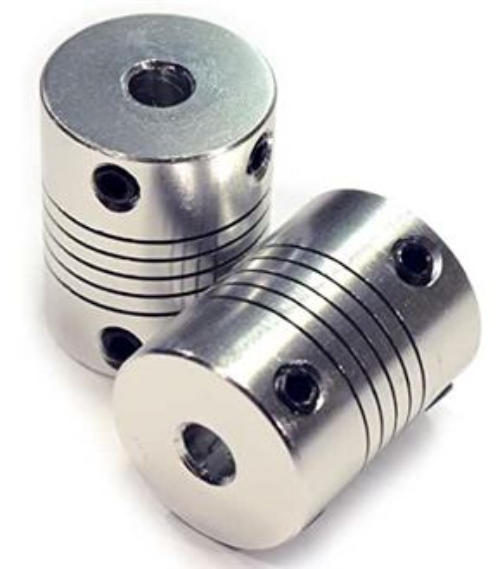

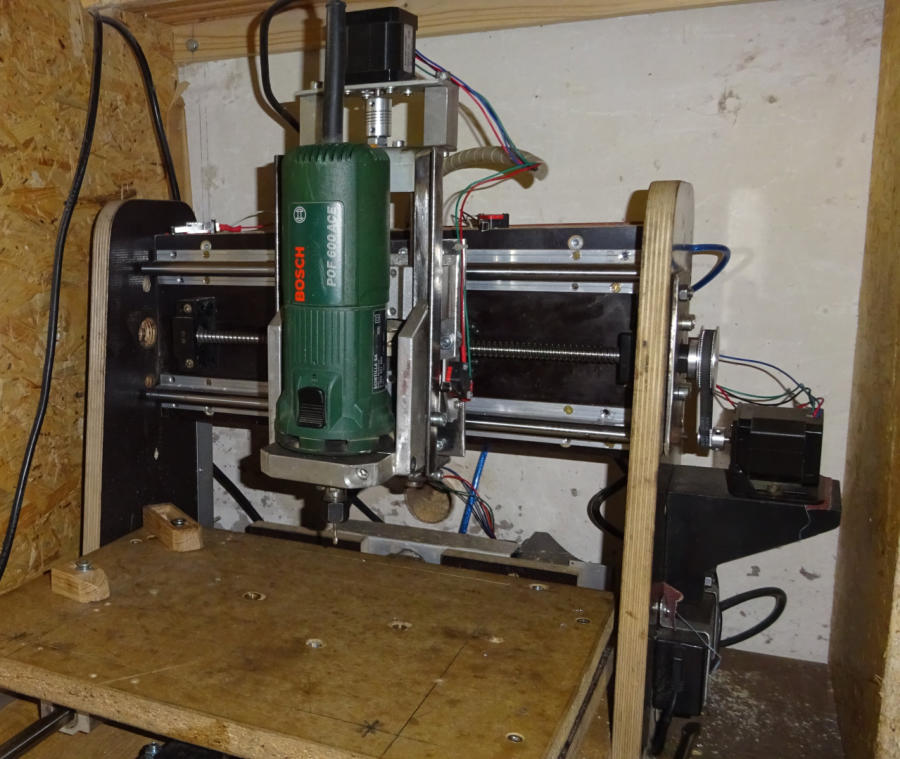

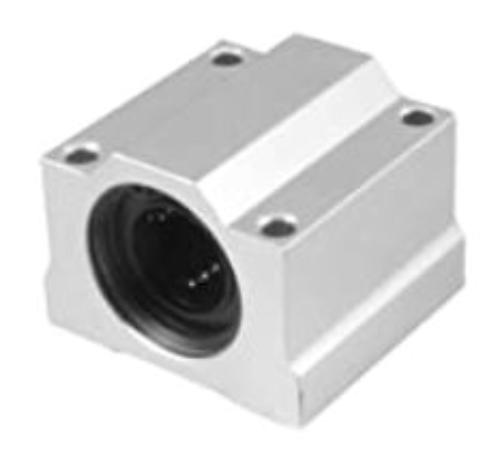

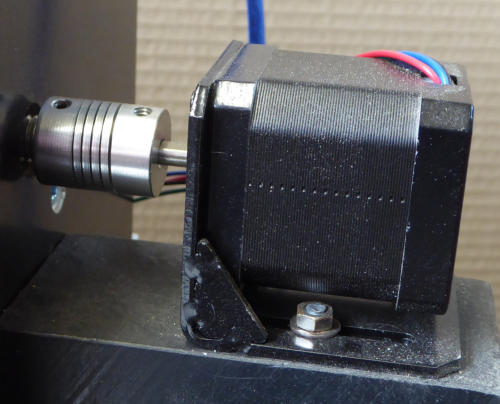

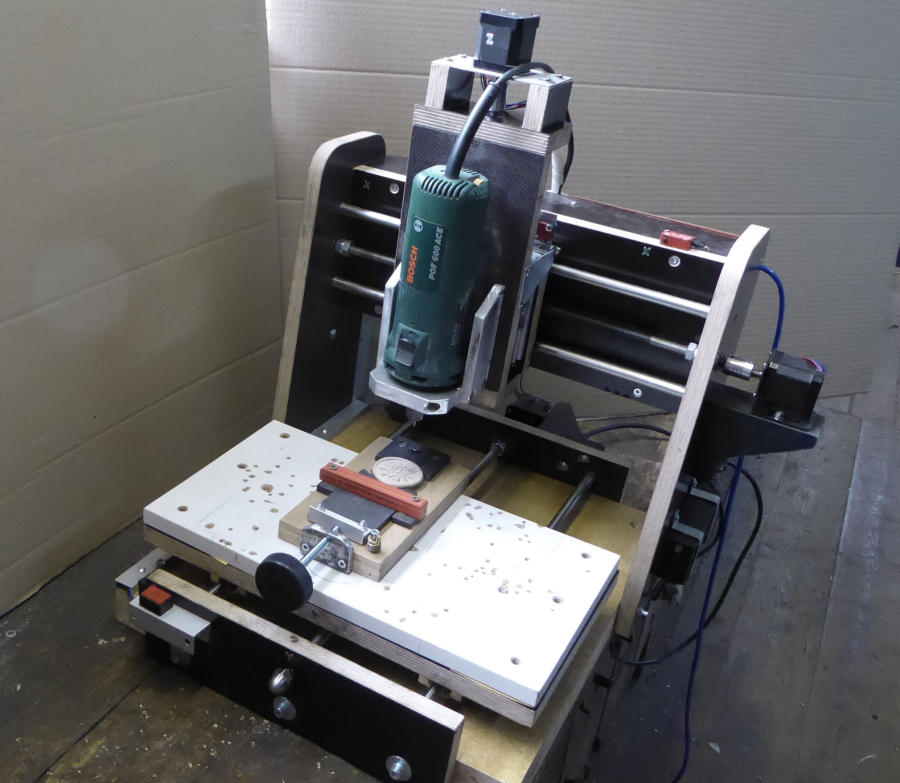

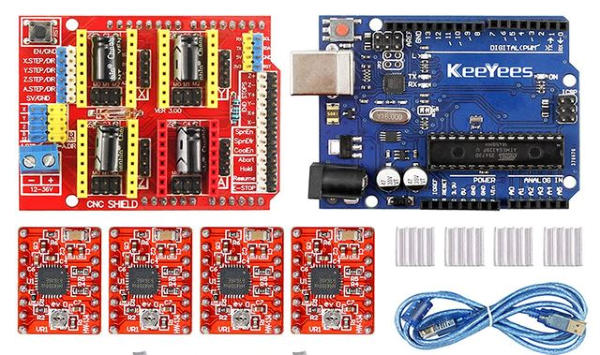

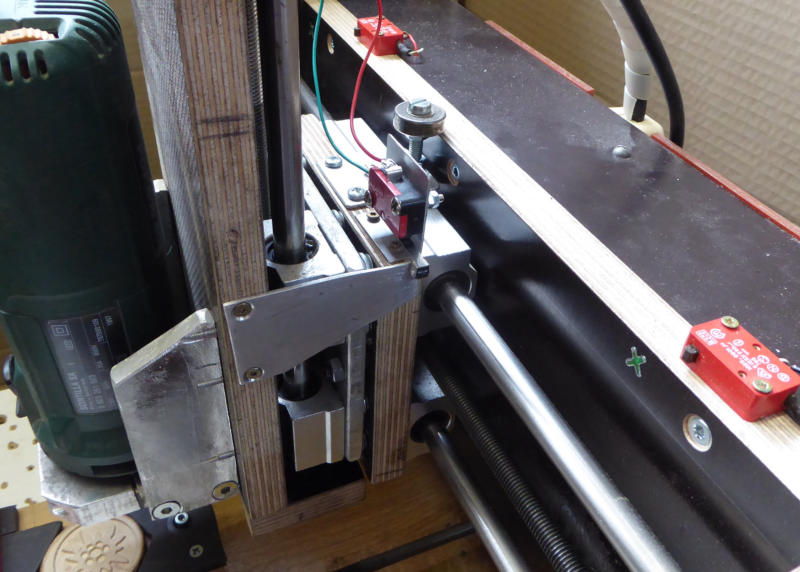

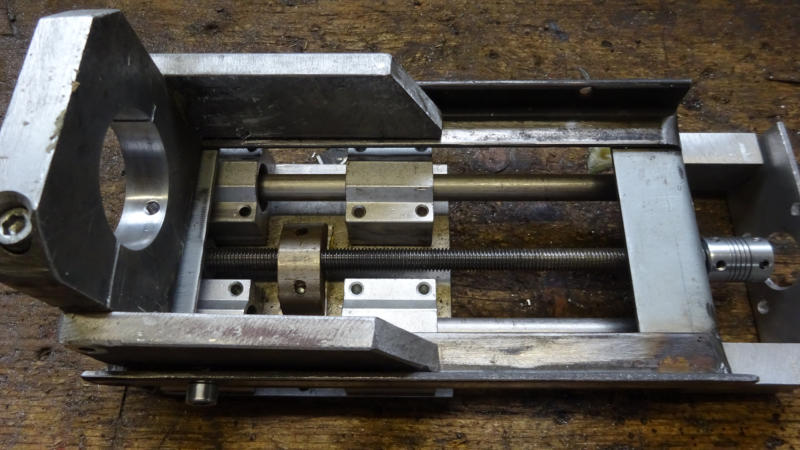

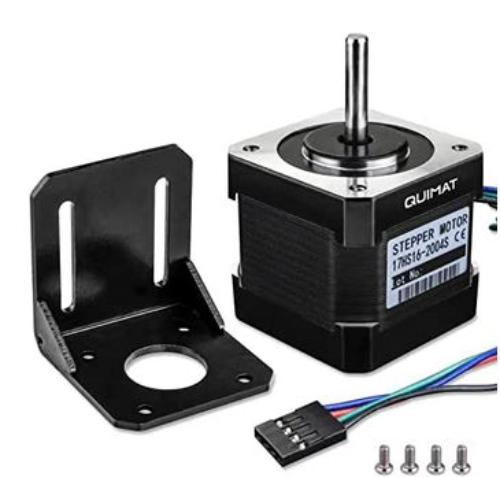

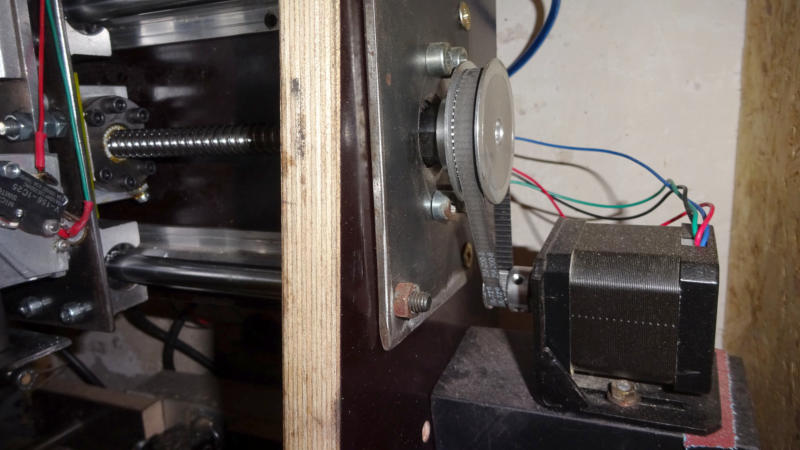

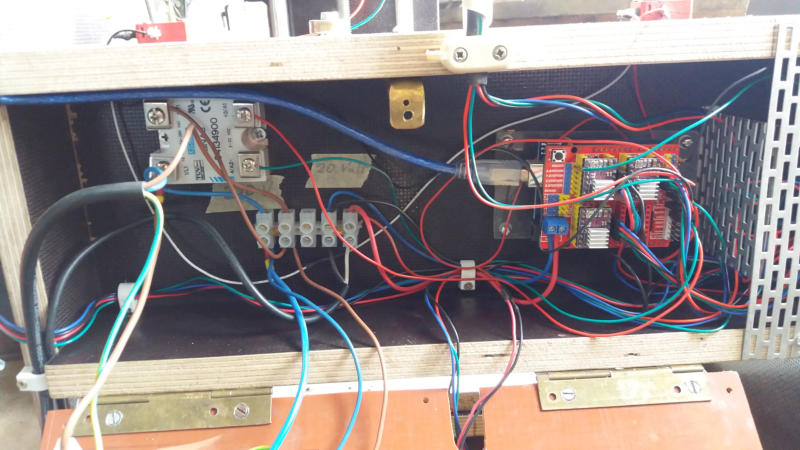

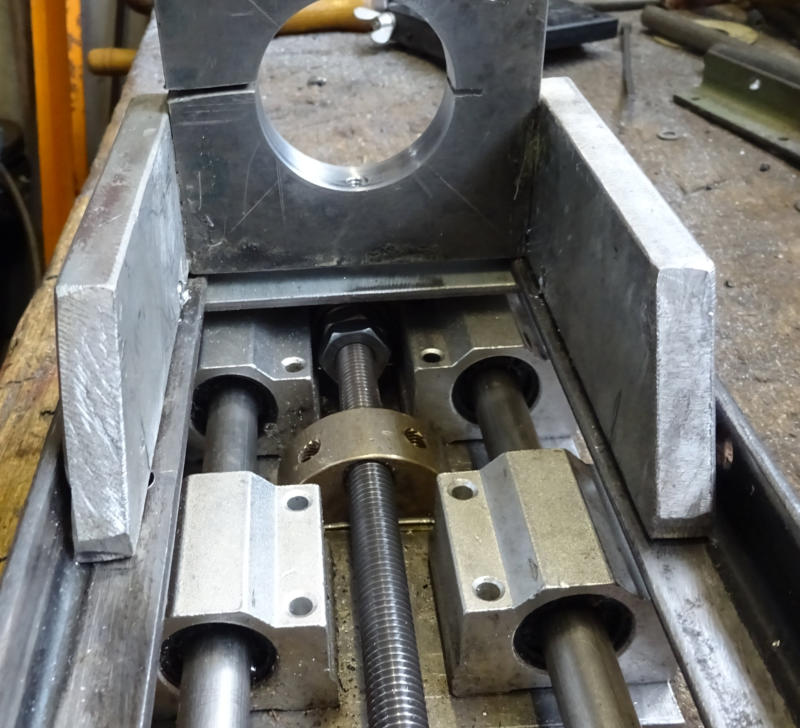

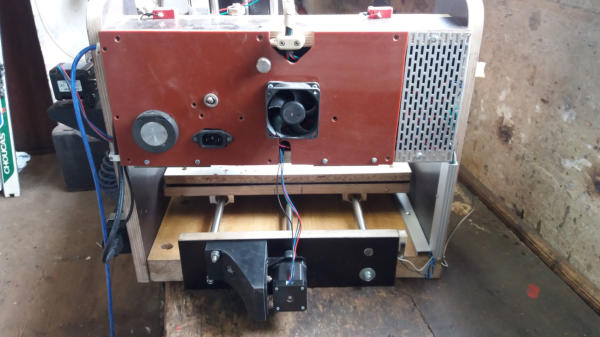

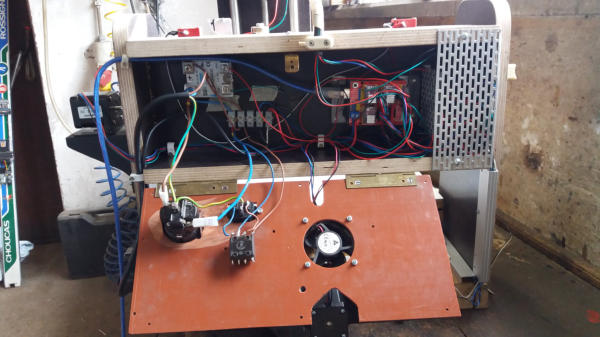

Ich habe mir eine CNC Fräse gebaut. Bauvorschläge bei YouTube   Bauteile: 12 mm   VA Stangen als Führung       6 Stück 12 mm   Linearlager Gleitblock         12 Stück M 10      VA  Gewindestangen             3 Stück M 10      Messingmutter                      3 Stück    eigenbau              ALU  Mutternhalter                 3 Stück    eigenbau               Kugellager                             6 Stück Als Frässpindel dient meine Oberfräse. Bodenplatte aus Küchenarbeitsplatte. Aufbau / Rahmen aus Siebdruck platten 21mm Spanntisch  390 mm X 220 mm Fahrweg      250 mm X 200 mm X 70 mm Nema 17 Schrittmotor                         3 Stück Schrittmotorhalterung                         3 Stück Koppler  Flexible Kupplungen             3 Stück CNC  Shield                                        1 Stück KeeYees Board                                   1 Stück A4988 Schrittmotortreiber                   3 Stück Aluminiumkühler                                 3 Stück DC Konverter Kabel                            1 Stück Endschalter                                         6 Stück Halbleiterrelais                                    1 Stück 20 Volt Netzteil                                    1 Stück Software: Estlcam      zur Steuerung Autodesk Fusion 360    zum Zeichnen und Programmiren
